Nel tempo necessario per allacciarti le scarpe-circa 20 secondi-ilScanner per corpi 3D Xiankucattura più dati sul tuo corpo di quelli che un personal trainer, un chiropratico e un sarto potrebbero raccogliere in un'ora. Ma come funziona? Cosa rende la scansione a luce strutturata diversa dalle fotocamere di profondità del tuo smartphone? E perché questa tecnologia è importante per la salute del sonno?
Immergiamoci nell'ingegneria dietro il primo prodotto al mondoSistema di selezione di materassi e cuscini basato sull'AI-.
I limiti della misurazione tradizionale
Storicamente, la scelta di un materasso richiedeva poco più di un metro a nastro, una bilancia e un "test di comfort" soggettivo. Anche in contesti clinici, la valutazione della postura spesso si basa sull'osservazione visiva, sui goniometri e sui metodi di palpazione manuale-che sono intrinsecamente soggettivi e di precisione limitata.
Considera cosa manca ai metodi tradizionali:
- Contorno 3D: Un metro a nastro cattura la circonferenza ma non la forma. Due persone con la stessa circonferenza dei fianchi possono avere contorni dei fianchi completamente diversi, influenzando il modo in cui interagiscono con la superficie del materasso.
- Curvatura spinale: La valutazione visiva non può quantificare le sottili curve laterali (scoliosi) o gli squilibri sagittali (cifosi/lordosi) che influiscono notevolmente sull'allineamento del sonno.
- Asimmetria: Spalle alte, inclinazione pelvica e squilibri rotazionali sono difficili da misurare accuratamente con strumenti manuali.
- Relazioni dinamiche: la relazione tra la larghezza delle spalle, l'ampiezza dei fianchi e la curvatura della colonna vertebrale determina il supporto ideale per il sonno-un calcolo troppo complesso per i metodi manuali.
La scansione a luce strutturata risolve tutte queste limitazioni.
Che cos'è la scansione a luce strutturata?
La scansione a luce strutturata è una tecnologia di imaging 3D che proietta un modello noto di luce (tipicamente infrarosso) su una superficie e cattura il modo in cui tale modello si deforma. La deformazione del modello rivela la forma tridimensionale dell'oggetto.
Il sistema Xianku utilizzamoduli luminosi strutturati proprietariprogettato specificamente per la scansione del corpo umano. Ecco come funziona il processo:
Passaggio 1: proiezione del modello
Lo scanner proietta una precisa griglia di punti infrarossi sul corpo dell'utente. A differenza degli scanner laser che spostano un singolo punto sulla superficie, la luce strutturata cattura migliaia di punti contemporaneamente.
Passaggio 2: acquisizione dell'immagine
Le fotocamere ad alta-risoluzione catturano il modello proiettato da più angolazioni. Il sistema utilizza due fotocamere per ottenere una visione stereo-simile alla visione binoculare umana ma con una precisione molto maggiore.
Passaggio 3: triangolazione
Analizzando come il modello proiettato si deforma sulla superficie del corpo, il sistema calcola le coordinate 3D di ciascun punto. Quanto più denso è il modello, tanto più dettagliata è la ricostruzione.
Passaggio 4: generazione della nuvola di punti
Il risultato è una "nuvola di punti"-una raccolta di milioni di singole coordinate 3D che mappano la superficie del corpo con precisione millimetrica. Il sistema di Xianku genera approssimativamente2 milioni di nuvole di puntiper scansione, con una densità di28 punti per centimetro quadrato.
Passaggio 5: ricostruzione 3D
Algoritmi avanzati convertono la nuvola di punti in una mesh 3D continua, creando un modello realistico 1:1 del corpo dell'utente che può essere visualizzato da qualsiasi angolazione.
Perché 2 milioni di punti contano
La densità della nuvola di punti determina il livello di dettaglio catturato. Una scansione a bassa-densità potrebbe acquisire la forma complessiva del corpo ma perdere i contorni sottili che contano per la salute del sonno:
| Caratteristica | Perché è importante per il sonno |
|---|---|
| Contorno della spalla | Determina quanto la spalla di chi dorme sul fianco affonda nel materasso |
| Profondità della curva lombare | Detta il supporto richiesto per la parte bassa della schiena |
| Rapporto fianchi--vita | Influisce sull'allineamento pelvico in tutte le posizioni del sonno |
| Deviazione laterale spinale | Richiede supporto asimmetrico per i pazienti affetti da scoliosi |
| Curva cervicale | Determina l'altezza e il soppalco ottimali del cuscino |
Con 28 punti per centimetro quadrato, Xianku cattura queste caratteristiche con una risoluzione sufficiente per effettuare valutazioni clinicamente significative.

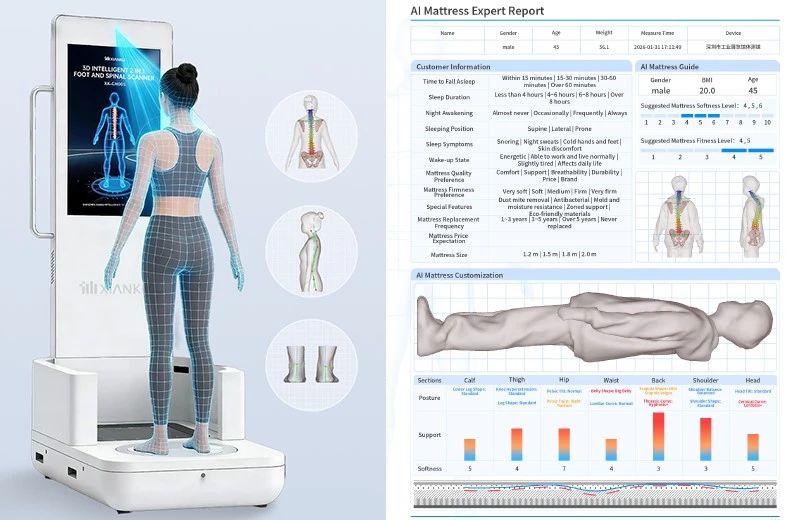

Il ruolo del giradischi
A differenza degli scanner fissi che richiedono all'utente di stare in una posizione specifica e ruotare, Xianku utilizza una piattaforma girevole integrata. Questo design offre diversi vantaggi:
Velocità di rotazione costante: Il piatto rotante ruota a una velocità controllata con precisione, garantendo una copertura uniforme ed eliminando le sfocature dovute al movimento.
Distanza di misurazione ottimale: L'utente si trova a una distanza fissa dallo scanner (0,6-0,75 m), mantenendo la lunghezza focale ideale per tutta la scansione.
Copertura completa a 360 gradi: combinato con l'ampio campo visivo dello scanner, la piattaforma girevole garantisce una copertura completa di tutte le superfici del corpo, inclusa la parte posteriore-fondamentale per la valutazione della colonna vertebrale.
Movimento minimo dell'utente: L'utente resta semplicemente fermo mentre il piatto rotante ruota. Ciò riduce gli artefatti dovuti al movimento e garantisce la coerenza della scansione tra diversi utenti.
Dai dati grezzi agli approfondimenti biomeccanici
Catturare 2 milioni di punti è impressionante, ma le nuvole di punti grezzi non hanno senso senza un'analisi intelligente. È qui che entrano in gioco gli algoritmi AI di Xianku.
Rilevamento automatico dei punti di riferimento
Il sistema identifica automaticamente i punti di riferimento anatomici:
- Acromion (picco della spalla)
- Cresta iliaca (bacino)
- Vertebra C7 (base del collo)
- PSIS (punti di riferimento pelvici posteriori)
- Teste femorali (articolazioni dell'anca)
- Patelle (rotulee)
Ricostruzione scheletrica
Utilizzando questi punti di riferimento, l'intelligenza artificiale ricostruisce un modello scheletrico allineato con la superficie del corpo. Questo non è uno scheletro generico scalato in altezza-si tratta di un modello scheletrico personalizzato basato sui contorni della superficie reale.

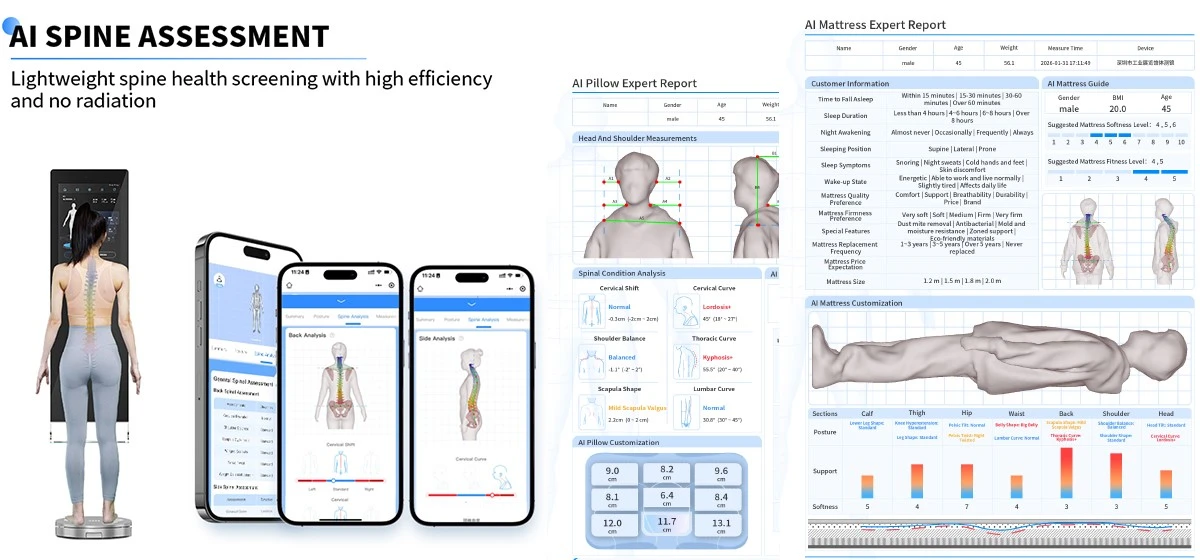

Analisi della curva spinale
Il sistema estrae la linea mediana della colonna vertebrale dalla superficie posteriore e calcola:
- Angolo di Cobb per il rilevamento della scoliosi
- Angolo di cifosi toracica
- Angolo di lordosi lombare
- Indicatori di rotazione vertebrale
Quantificazione della deviazione della postura
L'intelligenza artificiale misura le deviazioni dall'allineamento ideale:
- Postura della testa in avanti (in gradi)
- Spalle arrotondate (in gradi)
- Inclinazione pelvica (anteriore/posteriore)
- Asimmetria dell'altezza delle spalle (in millimetri)
- Allineamento del ginocchio (angoli delle gambe O/X)
Calibrazione e precisione
Per le applicazioni mediche e di vendita al dettaglio, la precisione non è-negoziabile. Il sistema di Xianku è sottoposto a rigorosi protocolli di calibrazione:
Calibrazione di fabbrica
Ogni unità viene calibrata individualmente in fabbrica utilizzando target di precisione. I dati di calibrazione vengono memorizzati nel dispositivo e vengono referenziati durante ogni scansione.
Compensazione ambientale
Il sistema compensa le condizioni di illuminazione ambientale, garantendo risultati costanti in ambienti showroom, cliniche o hotel.
Auto-verifica
Durante ogni scansione, il sistema esegue controlli di qualità in tempo reale-, avvisando l'operatore se il posizionamento o fattori ambientali potrebbero influire sulla precisione.
Il vantaggio della velocità
Perché la velocità è importante? Consideriamo l'applicazione-nel mondo reale:
In uno showroom di biancheria da letto, i clienti hanno tempo e pazienza limitati. Un processo di scansione che richiede diversi minuti crea attrito. Una scansione di 20-secondi sembra semplice: è più probabile che i clienti partecipino e il personale può elaborare più clienti all'ora.
In ambito clinico, il tempo è denaro. Una scansione di 20 secondi sostituisce 15-20 minuti di valutazione manuale, consentendo ai professionisti di concentrarsi sull'interpretazione e sul trattamento piuttosto che sulla misurazione.
Negli ambienti alberghieri, gli ospiti si aspettano comodità. Una scansione rapida e non{1}}invasiva al momento del check-consente la selezione personalizzata dei cuscini senza interrompere l'esperienza dell'ospite.
Privacy e sicurezza dei dati
Con qualsiasi tecnologia di scansione corporea, le preoccupazioni sulla privacy sono fondamentali. Xianku dà priorità alla sicurezza dei dati:
Su-Elaborazione del dispositivo
Tutta la scansione e l'analisi iniziale vengono eseguite sull'hardware locale del dispositivo. Il sistema non trasmette i dati di scansione grezzi a server esterni senza autorizzazione esplicita.
Archiviazione crittografata
I dati dei clienti sono crittografati a riposo e in transito. L'accesso è controllato tramite il sistema CRM con autorizzazioni-basate sui ruoli.
Conformità
Il sistema è progettato per essere conforme al GDPR, al CCPA e ad altre normative regionali sulla privacy. Gli utenti ricevono informazioni chiare su come verranno utilizzati i loro dati e possono richiederne la cancellazione in qualsiasi momento.
La linea di fondo
La scansione a luce strutturata non è una novità-viene utilizzata da anni nell'ispezione industriale, nella progettazione automobilistica e nell'imaging medico. Ma applicare questa tecnologia alla salute del sonno, con i requisiti specifici di velocità, precisione e convenienza, ha richiesto anni di ricerca e sviluppo.
Il risultato di Xianku è rendere la scansione corporea-di livello clinico pratica per l'uso quotidiano in contesti di vendita al dettaglio, ospitalità e benessere. Il risultato è un sistema che acquisisce più dati in 20 secondi rispetto a quelli che i metodi tradizionali potrebbero raccogliere in un'ora-e traduce tali dati in soluzioni attuabili per il sonno.
Nel nostro prossimo articolo esploreremo come questi dati grezzi diventano una valutazione completa della salute della colonna vertebrale e perché comprendere la colonna vertebrale è la chiave per dormire meglio.
