Esportazione in formato file STL per plantari stampati in 3D: come la scansione 3D del piede trasforma i dati biomeccanici in produzione di plantari personalizzati

Per i produttori di plantari stampati in 3D, la qualità del prodotto finale inizia molto prima della stampa. Si comincia con i dati. Se il modello del piede originale è incompleto, distorto o basato solo su un'impronta 2D, il dispositivo ortotico finale potrebbe non corrispondere alla reale anatomia dell'utente. Ciò è particolarmente critico per i plantari funzionali come supporti per la correzione dell'alluce valgo, dispositivi ortotici per arco alto, solette personalizzate e componenti di calzature personalizzate.

Il piede è spesso chiamato il "secondo cuore" del corpo, ma dal punto di vista della produzione di ortesi è anche il fondamento dell'intera catena cinetica. Una struttura anomala del piede può influenzare l’allineamento della caviglia, il carico del ginocchio, l’equilibrio pelvico e la postura della colonna vertebrale. Quando i dati del piede non sono accurati, le conseguenze non sono solo una scarsa aderenza-, ma possono anche influire sul comfort, sull'efficienza della correzione e sulla conformità a lungo-termine dell'utente.

È per questoEsportazione in formato file STL per plantari stampati in 3Dsta diventando una capacità chiave per i produttori di ortesi B2B, i fornitori di servizi di stampa 3D, i progettisti di prodotti ortopedici, i fornitori di servizi di riabilitazione e i marchi di calzature personalizzate.

Il sistema di scansione 3D del piede di Xianku fornisce un flusso di lavoro digitale completo:Scansione a luce strutturata a infrarossi in 1-secondo → Generazione di report in 5 secondi → Misurazione di precisione di ±1 mm → Modello 3D dell'intero piede 1:1 → Esportazione del modello 3D STL/OBJ → Personalizzazione dell'ortesi stampata in 3D.

Perché la qualità dei file STL è importante nei plantari stampati in 3D

STL è uno dei formati di file più utilizzati nella stampa 3D. Memorizza una superficie 3D come una mesh composta da sfaccettature triangolari. Per i produttori di ortesi, il file STL funge da ponte tra il piede umano e il dispositivo stampato.

Nelle ortesi personalizzate, un file STL di alta-qualità aiuta a supportare:

• Riproduzione accurata della forma del piede
• Migliore adattamento tra l'ortesi e la superficie del piede
• Modifica CAD più affidabile
• Progettazione migliorata delle zone di supporto funzionale
• Transizione più rapida dai dati di scansione al modello stampabile
• Riduzione del carico di lavoro di modellazione manuale
• Produzione più coerente su più ordini
• Migliore compatibilità con i flussi di lavoro della stampa 3D

Per prodotti quali ortesi per alluce valgo, supporti per arco alto, solette funzionali, dispositivi di stabilizzazione del tallone o componenti di calzature personalizzate, il file STL deve riflettere la vera struttura del piede-non solo un'impronta piatta o una dimensione approssimativa.

Nella produzione B2B, dati di input scarsi creano problemi a valle: più correzioni manuali, minore efficienza produttiva, reclami più adeguati e tassi di reso più elevati. L'accurato output di scansione-to-STL non è quindi solo una caratteristica tecnica. È un vantaggio di produzione-fondamentale per l'azienda.

La limitazione dei tradizionali dati 2D del piede nella produzione di ortesi

La valutazione tradizionale del piede spesso si basa su impronte 2D, tappetini pressurizzati, misurazioni manuali, calchi in gesso o scansioni laser di base. Questi metodi possono fornire riferimenti utili, ma spesso mancano del dettaglio spaziale completo richiesto per la produzione di ortesi digitali.

Un tappetino a pressione può mostrare come la suola entra in contatto con il terreno. Un'impronta 2D può mostrare l'area di contatto plantare. La misurazione manuale può registrare lunghezza e larghezza. Tuttavia, nessuno di questi metodi da solo è in grado di catturare completamente la struttura tridimensionale del piede.

I dati del piede tradizionale potrebbero non essere rilevati:

• Altezza dell'arco e curvatura dell'arco
• Altezza del collo del piede e volume del mesopiede
• Larghezza del tallone e allineamento del tallone
• Larghezza dell'avampiede e morfologia della punta
• Circonferenza e circonferenza del piede
• Deviazione strutturale correlata all'alluce valgo-
• Geometria dell'arco alto e tendenza al carico laterale
• Asimmetria sinistra-destra
• Superficie 3D completa necessaria per la progettazione CAD di ortesi

Ciò è particolarmente importante per le applicazioni ortesiche complesse. Un ausilio per la correzione dell'alluce valgo richiede una comprensione accurata della forma dell'avampiede, dell'angolo della punta e della protrusione mediale. Un supporto ortopedico per arco alto richiede un'altezza precisa dell'arco plantare, un contorno dell'arco plantare e una geometria precisa del mesopiede. Una soletta personalizzata richiede la corrispondenza della superficie plantare, l'alloggiamento del tallone e il design della zona-di supporto.

In breve, i dati 2D non sono sufficienti per i plantari stampati in 3D di alta-qualità. I produttori necessitano di modelli di piede 3D accurati, completi ed esportabili.

Scansione 3D del piede Xianku: dal piede fisico al modello digitale stampabile

Xianku è un leader globale nei servizi operativi relativi ai dati corporei-di precisione 3D e aiuta i partner del settore sanitario, del benessere, dell'ortopedia e delle calzature a trasformare la struttura del corpo umano in un'intelligenza di prodotto digitale.

Lo scanner del piede 3D di Xianku utilizza tecnologie avanzateTecnologia della luce strutturata a infrarossiper catturare la struttura superficiale completa di entrambi i piedi. Rispetto ai tradizionali sistemi di scansione laser o tappetini a pressione, la luce strutturata a infrarossi offre un'esperienza di acquisizione dati più rapida, più confortevole e più-pronta per la produzione.

Il sistema può completare la scansione a doppio-piede1 secondoe generare un rapporto professionale in circa5 secondi. ConPrecisione di ±1 mm, supporta la misurazione dimensionale e la modellazione digitale di alta-qualità per lo sviluppo di prodotti ortesi.

I principali vantaggi tecnici includono:

• Scansione di 1 secondoper entrambi i piedi
• Acquisizione di luce strutturata a infrarossi senza-contatto
• Precisione di ±1 mmper misurazioni di livello-professionale
• Generazione di report digitali di 5 secondi
• Ricostruzione 1:1 del modello 3D reale-del piede
• 30+ set di dati biomeccanicicoprendo lunghezza, larghezza, circonferenza, altezza, arco e morfologia
• EsportabileModelli 3D STL/OBJ
• Connessione perfetta con la progettazione CAD e i sistemi di stampa 3D

Per i produttori di plantari stampati in 3D, ciò significa che lo scanner non fornisce semplicemente un rapporto di misurazione. Fornisce una base di produzione digitale.

Perché i modelli 3D-piede intero 1:1 sono migliori delle impronte piatte

Un modello 3D 1:1 dell'intero-piede cattura la vera geometria esterna del piede. Ciò include la superficie plantare, la forma dell'arco plantare, la struttura del tallone, il profilo dell'avampiede, la regione della punta, l'altezza del collo del piede e il volume complessivo.

Questo è molto diverso da un'impronta piatta. Un'impronta mostra solo il contatto. Un modello 3D mostra la forma.

Per la produzione di ortesi, questa differenza è fondamentale.

Un modello 3D 1:1 a-piede intero aiuta i progettisti a comprendere:

• Dove dovrebbe essere aggiunto il supporto
• Dove potrebbe essere necessaria una riduzione della pressione
• Come dovrebbe essere abbinato l'arco
• Come può essere progettata la stabilizzazione del tallone
• Se la larghezza dell'avampiede influisce sulla vestibilità dell'ortesi
• In che modo la deviazione correlata all'alluce valgo- modifica la forma del dispositivo
• In che modo la geometria dell'arco alto dovrebbe guidare la progettazione del supporto
• Se i modelli del piede sinistro e destro necessitano di correzioni diverse

Ciò consente ai produttori B2B di creare un flusso di lavoro dalla scansione-alla-progettazione-alla-stampa più affidabile.

Algoritmo ACA e AHI: migliori dati sull'arco per la progettazione ortotica funzionale

L'analisi dell'arco plantare è una delle parti più importanti della progettazione ortesi personalizzata. Tuttavia, molti sistemi tradizionali fanno molto affidamento sull’area di contatto per classificare l’arco. Ciò può portare a errori, soprattutto negli utenti con grave pronazione, supinazione, arco plantare alto o postura anomala del piede.

L'autosviluppo di Xianku-Algoritmo ACA e AHIfornisce un metodo di valutazione dell'arco più avanzato.

ACA sta perAngolo di conduzione dell'arco.

AHI sta perIndice altezza arco.

ILAlgoritmo ACA e AHIcombina:

• Dati del modello 3D completo-del piede
• Indice altezza arco
• Morfologia dell'arco
• Struttura dell'arco longitudinale mediale
• Rapporto spaziale tra tallone-e-mesopiede
• Tendenza alla postura del piede oltre la semplice area di contatto

Per i produttori di ortesi, ciò è utile perché la classificazione dell'arcata influenza la strategia di progettazione. Un supporto dell'arco alto richiede una struttura diversa da un supporto dell'arco basso. Un piede con deviazione verso l'interno o verso l'esterno può necessitare di una logica di stabilizzazione diversa. Se i dati dell'arcata sono errati, anche la progettazione dell'ortesi potrebbe essere errata.

Combinando il modello 3D dell'intero-piede con l'analisi dell'arco plantare basata su ACA e AHI-, Xianku aiuta i produttori a passare da modelli generici a progetti funzionali più personalizzati.

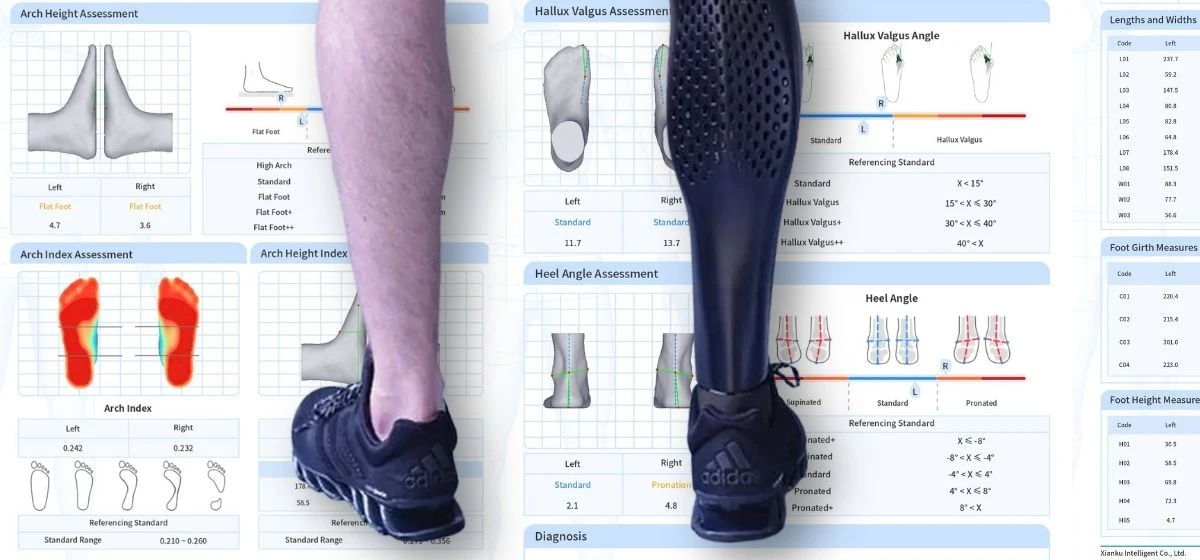

30+ Set di dati biomeccanici per lo sviluppo di prodotti ortotici

Un flusso di lavoro ortopedico-pronto per la produzione richiede più di un file di modello. Sono inoltre necessari dati di misurazione strutturati che possano guidare le regole di progettazione, i parametri di personalizzazione e il controllo di qualità.

Risultati del sistema di Xianku30+ set di dati biomeccanici, tra cui:

• Lunghezza del piede
• Larghezza del piede
• Larghezza dell'avampiede
• Larghezza del tacco
• Circonferenza della palla
• Circonferenza del piede
• Altezza del collo del piede
• Altezza dell'arco
• Tipologia ad arco
• Struttura della punta
• Riferimento per l'allineamento del tallone
• Asimmetria sinistra-destra
• Classificazione della morfologia del piede
• Riferimento al design della soletta personalizzata
• Riferimento per la progettazione di prodotti ortotici
• Dati di produzione della stampa 3D

Per i produttori B2B, questi set di dati possono aiutare a standardizzare la personalizzazione pur preservando le differenze anatomiche individuali. Questo è importante per scalare la produzione senza perdere la personalizzazione.

Modelli 3D STL/OBJ: connessione dei dati di scansione con CAD e stampa 3D

Lo scanner di Xianku può emettereModelli 3D STL/OBJ, consentendo ai partner di collegare i dati di scansione del piede direttamente ai sistemi di progettazione e produzione a valle.

I file STL sono particolarmente utili per:

• Plantari ortesi stampati in 3D
• Dispositivi di supporto dell'arco alto
• Ortesi per la correzione dell'alluce valgo
• Coppe del tallone e prodotti per la stabilizzazione del tallone
• Le calzature personalizzate durano
• Analisi della calzata
• Prototipazione di prodotti ortopedici
• Modifica dell'ortesi basata su CAD-

I file OBJ possono essere utili quando:

• Sono richiesti texture o dati di superficie più ricchi
• La visualizzazione fa parte dell'esperienza del cliente
• Il modello viene utilizzato nei sistemi di presentazione 3D
• I partner necessitano di ulteriore compatibilità per le piattaforme di progettazione

Insieme, l'esportazione STL/OBJ offre maggiore flessibilità per diversi ambienti di produzione. I produttori possono importare i file nel software CAD, modificare le zone di supporto, progettare strutture di correzione e preparare modelli per la stampa 3D.

Esempi di applicazione: plantari per alluce valgo e plantari per arco alto

1. Esportazione STL per dispositivi ortotici per alluce valgo

I prodotti correlati all'alluce valgo- richiedono una geometria precisa dell'avampiede. Un semplice numero di scarpe non è sufficiente. I progettisti potrebbero dover comprendere la protrusione mediale, la larghezza dell'avampiede, l'allineamento delle dita e la relazione tra l'alluce e la regione del metatarso.

Il modello 3D di Xianku può supportare:

• Valutazione della morfologia dell'avampiede
• Modellazione della zona delle dita
• Riferimento alla protrusione dell'alluce valgo
• Miglioramento dell'adattamento del dispositivo personalizzato
• Migliore progettazione CAD per sollievo localizzato o supporto correttivo

2. Esportazione STL per supporti ortotici per arco alto

I piedi ad arco alto spesso richiedono un supporto più accurato e una progettazione ammortizzante. Se il supporto dell'arco plantare è troppo basso, potrebbe essere inefficace. Se è troppo aggressivo, potrebbe sentirsi a disagio.

I dati 3D di Xianku possono aiutare i produttori a valutare:

• Altezza dell'arco
• Curvatura dell'arco
• Volume del collo del piede
• Tendenza al carico laterale
• Requisiti per la sede del tallone
• Geometria personalizzata del supporto dell'arco plantare

Ciò consente di progettare plantari ad arco alto con un migliore equilibrio tra supporto, comfort e stabilità.

Flusso di lavoro Scan-to-Print per plantari stampati in 3D

Un tipico flusso di lavoro basato su Xianku-per la personalizzazione delle ortesi B2B può includere:

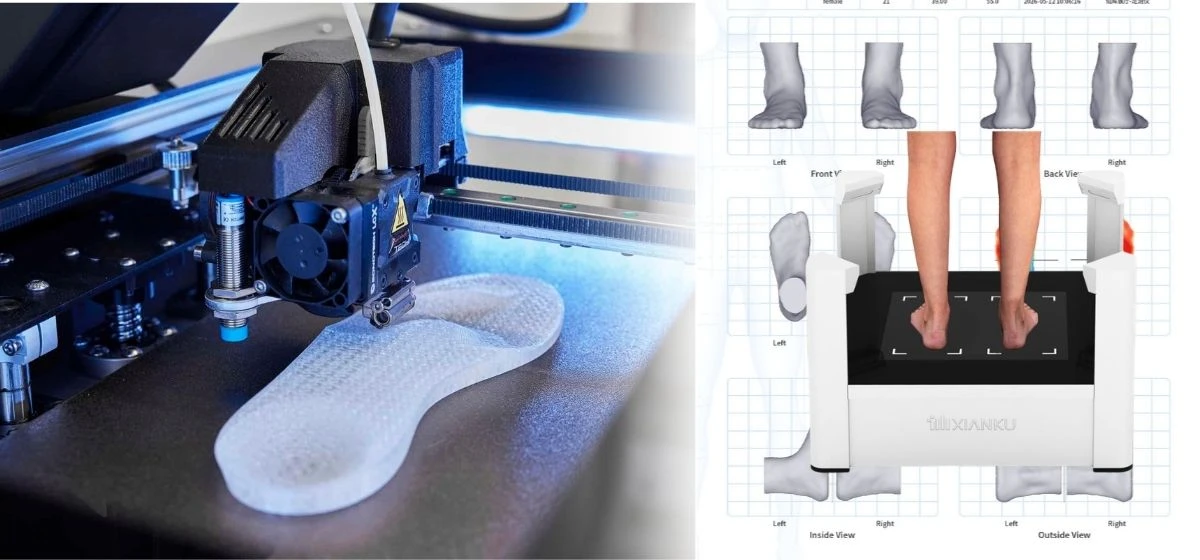

Scansione del piede

L'utente completa una scansione a doppio piede senza-contatto di 1-secondo.

Generazione di report digitali

Il sistema genera un rapporto entro circa 5 secondi con una precisione di ±1 mm.

Ricostruzione del modello 3D

Lo scanner crea un modello 3D reale-del piede intero in scala 1:1.

Analisi biomeccanica

Gli algoritmi ACA e AHI e i set di dati biomeccanici 30+ supportano la valutazione della struttura del piede.

Esportazione di modelli STL/OBJ

Il modello 3D viene esportato per la progettazione CAD o per l'utilizzo in produzione.

Progettazione ortesi

I progettisti modificano le zone di supporto, le zone di scarico, le strutture di correzione e la geometria del prodotto.

Stampa 3D

Il dispositivo ortotico personalizzato viene stampato utilizzando materiali e metodi di post-adeguati.

Adattamento e follow-up

L'utente riceve una soluzione ortotica più personalizzata basata su dati reali del piede.

Questo flusso di lavoro a ciclo chiuso-aiuta i produttori a ridurre il lavoro manuale, migliorare la coerenza della progettazione e creare servizi di personalizzazione scalabili.

Scansione 3D del piede rispetto alla raccolta dati ortotica tradizionale

La differenza principale è che il sistema di Xianku crea risorse digitali-pronte per la produzione, non solo immagini di valutazione.

Domande e risposte: domande comuni sull'esportazione del formato di file STL per i plantari stampati in 3D

In che modo la scansione 3D del piede aiuta la produzione di ortesi personalizzate?

Una scansione 3D del piede cattura un vero modello digitale 1:1 del piede. Questo modello può essere esportato comeModelli 3D STL/OBJe utilizzato nei software CAD o nei flussi di lavoro di stampa 3D per progettare plantari personalizzati basati sulla struttura del piede reale.

Perché l'esportazione di file STL è importante per i plantari stampati in 3D?

L'esportazione di file STL consente ai dati della scansione del piede di spostarsi direttamente nella catena di produzione della stampa 3D. Aiuta i produttori a ridurre la modellazione manuale, a migliorare la precisione dell'adattamento e a progettare prodotti ortotici in base all'anatomia reale dell'utente.

Un’impronta 2D è sufficiente per la progettazione di un’ortesi personalizzata?

Un'impronta 2D può fornire informazioni di contatto di base, ma non può catturare completamente l'altezza dell'arco plantare, il volume del collo del piede, la struttura del tallone, la circonferenza del piede o la morfologia completa del piede. Per i plantari stampati in 3D, i dati 3D completi sono molto più utili.

Cos'è l'algoritmo ACA e AHI?

ILAlgoritmo ACA e AHIè il metodo di valutazione dell'architettura autosviluppato da Xianku-. Combina l'angolo di conduzione dell'arco, l'indice dell'altezza dell'arco, la modellazione 3D dell'intero-piede e la morfologia dell'arco per fornire una valutazione dell'arco più affidabile rispetto ai tradizionali metodi basati sull'area-.

I file STL possono essere utilizzati per le ortesi per alluce valgo?

SÌ. I file STL possono supportare la progettazione CAD per dispositivi ortotici correlati all'alluce valgo- fornendo una geometria accurata dell'avampiede, una struttura della regione della punta e riferimenti di forma localizzati.

I file STL possono essere utilizzati per plantari per arco alto?

SÌ. I file STL sono molto utili per i supporti ortotici dell'arco alto perché forniscono altezza dell'arco, curvatura, volume del collo del piede e geometria completa-del piede per una progettazione personalizzata del supporto.

Quanto è veloce il flusso di lavoro di scansione di Xianku?

Lo scanner di Xianku può completare il doppio-piedeScansione di 1 secondoe generare un rapporto professionale in circa5 secondi, aiutando i partner B2B a migliorare l'efficienza negli ambienti-di personalizzazione ad alto volume.

Conclusione finale: ortesi migliori iniziano con dati 3D migliori

Per i produttori di plantari stampati in 3D, la qualità della personalizzazione dipende dalla qualità dei dati del piede originale. Un'impronta piatta o una mappa della pressione può essere utile come riferimento, ma non può sostituire un modello 3D completo 1:1-piede intero.

Esportazione in formato file STL per plantari stampati in 3Dconsente una connessione diretta tra la valutazione della salute del piede e la produzione digitale. Con XiankuTecnologia della luce strutturata a infrarossi, Scansione di 1 secondo, Precisione di ±1 mm, proprietarioAlgoritmo ACA e AHI, 30+ set di dati biomeccanicied esportabileModelli 3D STL/OBJ, i partner B2B possono creare un flusso di lavoro di produzione di ortesi più efficiente, scalabile e personalizzato.

Dai supporti per la correzione dell'alluce valgo ai plantari per arco alto, dalle solette personalizzate ai componenti di calzature personalizzati, il futuro della produzione di ortesi è-basato sui dati, abilitato al 3D-e profondamente personalizzato.

Ottieni il tuo screening gratuito sulla salute del piede tramite intelligenza artificiale

Visita un vicino centro per la salute del piede partner di Xianku, un punto di servizio ortopedico, una clinica del benessere, un negozio di articoli sportivi o un fornitore di plantari stampati in 3D per provare un servizio gratuitoScreening della salute del piede tramite intelligenza artificiale. In pochi secondi puoi ricevere il tuo profilo digitale sulla salute del piede, comprendere la struttura del tuo piede ed esplorare opzioni personalizzate per plantari personalizzati, solette funzionali e soluzioni di calzature stampate in 3D.
